Редукторы приводов автобетоносмесителей: почему похожий корпус ещё не означает взаимозаменяемость
Опубликовано: 22.08.2026

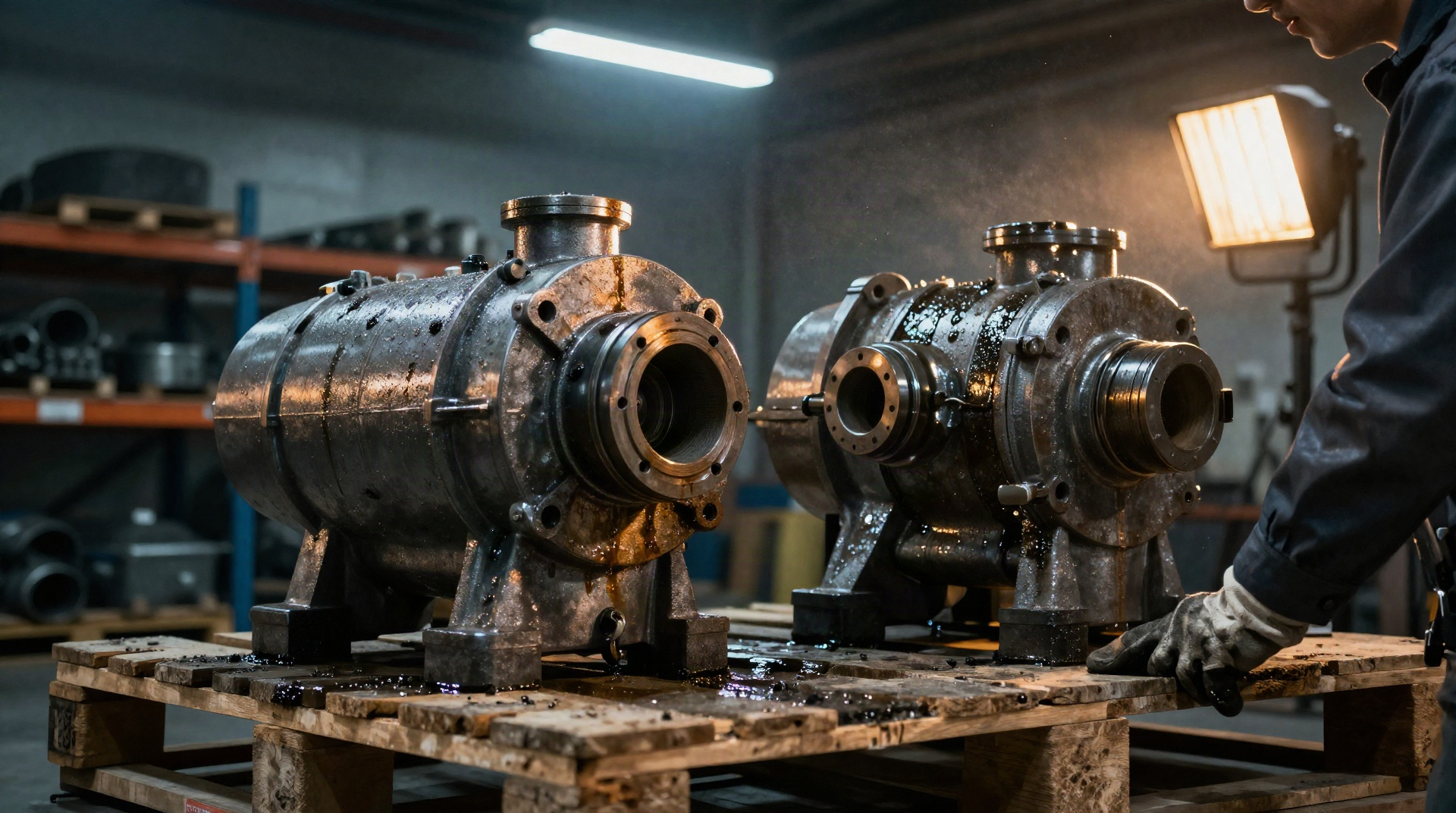

Ситуация, знакомая многим механикам автопарков: на складе лежит редуктор от списанного миксера, а на рабочей машине узел захрустел. Корпуса деталей кажутся близнецами — те же габариты, те же крепёжные отверстия, аналогичный фланец под гидромотор. Решение поставить «то, что есть» кажется логичным и экономически оправданным. Но через пару недель такая замена выливается в остановку гружёного миксера на трассе и экстренную выгрузку бетона вручную. Визуальная схожесть корпусов — опасная иллюзия, цена которой исчисляется сотнями тысяч рублей убытка. Какие обозначения и параметры стоит сверять на конкретном примере ZF P5300 — подробнее о подборе в отдельном материале.
Анатомия иллюзии: что скрывается за одинаковой «обечайкой»
Внешний корпус редуктора автобетоносмесителя (АБС) стандартизирован не просто так. Производители шасси и надстроек вынуждены придерживаться типоразмеров посадочных мест, чтобы миксер можно было смонтировать на разные рамы грузовиков. Поэтому два узла от разных моделей или даже разных брендов могут иметь идентичный фланец и межосевое расстояние.
Но корпус — это лишь контейнер. Рабочая суть редуктора спрятана внутри: это шестерни, подшипники, валы и система смазки. И вот тут начинаются радикальные отличия. Даже у внешне похожих редукторов расчётная нагрузка, передаточное число, подшипниковая схема и присоединительные параметры могут различаться.
Даже если шестерни внутри имеют одинаковый модуль зуба, технология их термообработки может кардинально отличаться. Один зубчатый венец закалён токами высокой частоты (ТВЧ), а второй — цементирован и закалён. Второй вариант выдержит серьёзные ударные нагрузки при пуске гружёного барабана, а первый через полгода тяжелой работы покроется микротрещинами и начнёт крошиться. Визуально неспециалисту эти зубья покажутся абсолютно одинаковыми.
Три критерия, которые убивают взаимозаменяемость
Если отвернуть крышку и заглянуть внутрь, разница становится очевидной. Но на складе разбирать узлы в масле никто не будет. Поэтому важно понимать, какие именно внутренние параметры делают внешне идентичные редукторы абсолютно несовместимыми в конкретных условиях.
Передаточное число и крутящий момент
Это первое и главное препятствие. Редуктор преобразует обороты гидромотора в обороты барабана миксера. Если передаточное число меньше расчётного, барабан будет вращаться слишком быстро, создавая риск расслоения смеси и перегрузку гидравлической системы. Если число больше — барабан не сможет прокрутить тяжёлый бетон при загрузке, гидромотор будет работать на пределе давления, а тепловой режим выйдет из допустимой зоны. Шестерни внутри при этом имеют совершенно иной профиль и толщину зуба, хотя снаружи корпус выглядит знакомо.
Допустимая осевая и радиальная нагрузка на подшипники
Барабан миксера вместе с бетоном весит несколько тонн, и эта масса через ролик опорного кольца постоянно давит на выходной вал редуктора. Подшипниковый узел — самое уязвимое место при неверном подборе. В «похожем» редукторе могут стоять подшипники с меньшей динамической грузоподъёмностью. Узел не развалится сразу, но начнёт греться и хрустеть в самый неподходящий момент — под полной нагрузкой на стройплощадке.
Объём и схема смазки
Редукторы АБС работают в условиях вибрации, загрязнения и заметных температурных перепадов; конкретный диапазон зависит от машины и условий эксплуатации. Смазка — единственное, что сохраняет жизнь шестерням. В мощных редукторах предусмотрен увеличенный масляный картер, иногда с принудительной подачей масла на подшипники. Если поставить узел с меньшим объёмом смазки на тяжёлый маршрут, масло быстро выработает ресурс, начнется масляное голодание и задиры на зубьях. Снаружи это не проявится до момента, пока редуктор не заклинит намертво.
Ошибка по каталогу: как подбирают «аналоги» и почему это провал
Распространённая практика в автопарках — подбор запчастей по таблицам кросс-референсов. Механик ищет свой номер редуктора, видит рядом номер другого производителя и заказывает деталь. Проблема в том, что таблицы аналогов могут учитывать не все параметры исполнения. Для редукторов особенно важно подтверждать не только присоединительные размеры, но и полную применяемость по документации.
Типичная ошибка — принять совпадение корпуса, фланца и шлангов за доказательство взаимозаменяемости. Даже если узел физически устанавливается и запускается, несовпадение расчётного момента, передаточного числа или подшипниковой нагрузки может проявиться уже в работе. Поэтому до монтажа сравнивают паспортные параметры обоих редукторов и применяемость для конкретной установки.
Как проверить уместность редуктора без разборки
Разбирать новый или б/у редуктор для дефектовки не всегда возможно. Но есть внешние маркеры и косвенные признаки, по которым можно оценить, подходит ли узел для конкретных условий эксплуатации и не скрывается ли за корпусом слабая начинка.
- Масса узла. Вес — честный показатель металлоёмкости. Для тяжёлого миксера он не подойдёт.
- Шильдик и маркировка. На корпусе или шильдике редуктора могут быть указаны модель, передаточное число, серийный номер и другие идентификаторы; состав маркировки зависит от производителя и исполнения. Если маркировки нет или она легко стирается пальцем — это повод усомниться в происхождении детали и её расчётных параметрах.
- Люфт выходного вала. Покачайте вал рукой. У нового или исправного редуктора радиальный люфт минимален (сотые доли миллиметра). Заметный «шат» говорит о выработке подшипников или неправильном хранении (возможно, узел лежал на боку и деформировались ролики).
- Требования к маслу. Загляните в техдокументацию. Если для вашего миксера рекомендовано масло 80W-90, а кандидат на замену требует 220W — внутренние зазоры и терморежим у узлов совершенно разные. Заливать несоответствующее масло — значит убить редуктор в первый же сезон.
Ограничения, о которых молчат продавцы «универсальных» узлов
Рынок запчастей полон предложений «универсальных» редукторов, которые якобы подходят к широкому диапазону автобетоносмесителей. Такое утверждение требует проверки по характеристикам конкретного узла. Универсальность достигается лишь в присоединительных размерах, а не в кинематике и несущей способности.
У каждого такого узла есть ограничения по моменту, массе барабана, режиму и присоединительным параметрам. Они могут быть вынесены в примечания спецификации, поэтому паспорт нужно читать целиком, а не только строку о максимальном объёме. Если миксер возит тяжёлый бетон с крупным гранитным щебнем, фактическая нагрузка превысит расчётную, и неподходящий редуктор может перегружаться и выйти из строя раньше ожидаемого срока.
Ещё одно критическое ограничение — режим работы. Есть редукторы для городских развозных миксеров, которые делают 10-12 коротких рейсов за смену. И есть узлы для магистральных перевозок, где миксер крутится без остановки три-четыре часа подряд. Теплоотвод корпуса у них рассчитан по-разному.
Цена ошибки: считаем убытки от неверного подбора
Чтобы не быть голословным, стоит оценить реальную стоимость ошибки подбора по внешнему сходству или кросс-номеру.
| Критерий | Корректный подбор | Подбор только по внешнему сходству |
|---|---|---|
| Передаточное число и момент | Подтверждены документацией | Неизвестны или предполагаются |
| Присоединительные размеры | Сверены по чертежу | Оценены визуально |
| Допустимая нагрузка и режим | Соответствуют установке | Не проверены |
| Риск последствий | Контролируемый при правильном монтаже и обслуживании | Выше из-за неизвестной совместимости |
Заклинивание барабана гружёного миксера — это не просто поломка редуктора. Это эвакуация спецтехники, экстренная выгрузка (часто с потерей товара), ремонт гидравлики, которая работала на износ в предельных режимах, и простой машины, который стоит дороже самой детали. Поэтому сравнивать варианты разумно не только по закупочной цене, но и по подтверждённой совместимости, условиям гарантии и риску простоя.
Практический итог для механика и владельца
Покупка редуктора для автобетоносмесителя — это инженерная задача, а не упражнение на поиск визуального совпадения. Одинаковые корпуса создают ложное чувство безопасности, но именно внутренние параметры определяют, будет ли узел работать стабильно или разрушит смежные системы гидравлики.
Перед принятием решения о замене необходимо сверять не только посадочные размеры, но и передаточное число, допустимый крутящий момент, тип подшипников выходного вала и требования к смазочным материалам. Только такой подход исключает риск превращения сэкономленных на запчасти средств в кратное превышение убытков от простоя техники и порчи товара.
